Za prozore i vrata koje proizvodimo koristimo izostaklo LOW-E nisko emisiono, poslednje generacije.
- Izostaklo LOW-E prema (DIN EN 673) vrednost koeficijent prolaza toplote kroz izostaklo (Ug=W/qmK).
(pokazuje koliko toplote u vatima (W) prođe za jedan sat kroz kvadratni metar zastakljene površine, vazduha-gasa koji se nalazi između stakala i vazduha sa spoljne strane stakla ako je temperaturska razlika ulazne i izlazne površine 1K (Kelvin). Manji broj, manji gubitak toplote)
- Optimalno rešenje izostakla za nisko-energetske kuće
- Zaštita životne sredine kroz smanjenu emisiju CO2
- Zvučna izolacija stakla Rw (dB)
(pokazuje za koliko decibela (dB) smanjujemo - "hapsimo" buku. Buku od Rw=80dB, izostaklom Rw=34dB smanjujemo na Rw=46dB)
- Neutralnost izostakla na prirodnu reprodukciju boja
|
|
Termička prepreka-premaz gvožđe oksid/nisko emisiono staklo LOW-E
|
Zvučna i toplotna izolacija
Izostakla LOW-E (predstavlja pirolitičku zaštitu-toplo razlivanje manganovog oksida. Hard-coating, za vreme procesa proizvodnje stakla na površinu float-stakla nanosi tank "tvrdi" zaštitni sloj metal-oksida. Staklene ploče koje su tretirane ovim postupkom imaju površinu postojanu na ogrebotine. One se mogu obraditi i termički, a da se pri tome ne uništava vatrootporni sloj. Sputtering/soft-coating, postupkom katodnih zraka naknadno posle procesa proizvodnje nanosi se više slojeva metal-oksida u visoko vakuumiranom postrojenju. Slojevi nastali ovim postupkom "meki" moraju se u najkraćem vremenu preraditi u izolacijske ili višeslojne staklene ploče, kako bi se zaštita, sačuvala od atmosferskog delovanja).
Standardna ponuda prema (DIN EN 673)*
- smanjeni utrošak energije
- viši konfor
- smanjena emisija gasa CO2

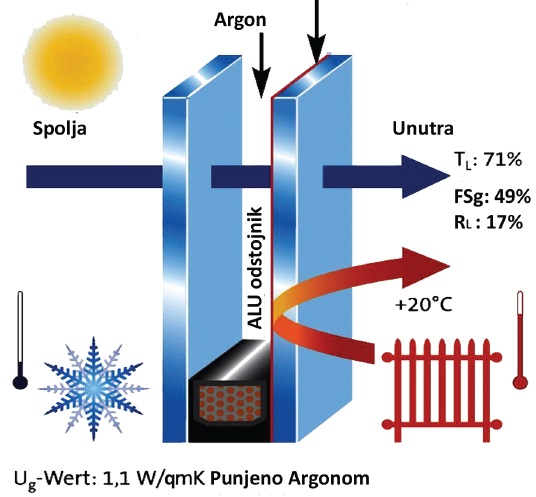

Izostaklo LOW-E debljine 25mm
koeficijent prolaza toplote
Ug=1,1W/qmK prema (DIN EN 673)
Transmisija izostakla LOW-E TL=71%
Svetlosna refleksija izostakla LOW-E RL=17%
Zaštitni faktor izostakla LOW-E FSg=49%
Konstrukcija izostakla 4 - 16 - LOW-E:4
Distantni ram-odstojnik ALU, punjeno Argonom
Zvučna izolacija izostakla LOW-E Rw=32dB
|
|
Termička prepreka-premaz gvožđe oksid/nisko emisiono LOW-E
Ug-Wert: 0,7 W/qmK punjeno Argonom; 0,5 W/qmK punjeno Kryptonom
|
Zvučna i toplotna izolacija
Izostaklo LOW-E za nisko-energetske kuće prema (DIN EN 673)*
- smanjeni utrošak energije
- visoka zvučna izolacija
- smanjena emisija gasa CO2

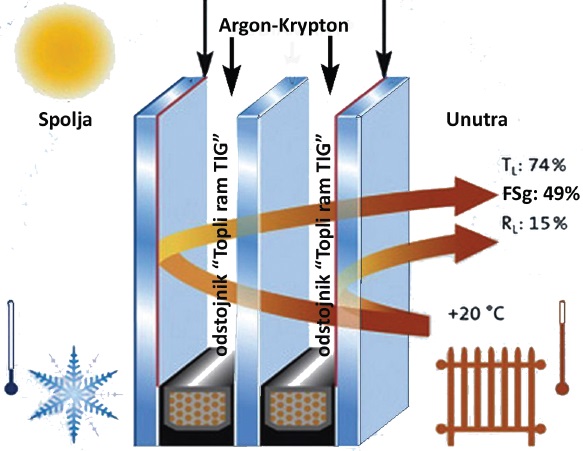

Izostaklo LOW-E debljine 36 ili 40mm
Koeficijent prolaza toplote izostakla Ug=0,5-0,8 W/qmK prema (DIN EN 673)
Transmisija izostakla LOW-E TL=74%
Svetlosna refleksija izostakla LOW-E RL=15%
Zaštitni faktor izostakla LOW-E FSg=49%
Konstrukcija izostakla 4:LOW-E - 12 - 4 - 12 - LOW-E:4
Konstrukcija izostakla 4:LOW-E - 14 - 4 - 14 - LOW-E:4
Distantni ram-odstojnik "topli ram" TIG punjeno 97% Argonom ili Kryptonom
Zvučna izolacija izostakla LOW-E Rw=35dB
|
TL - transmisija izostakla: je odnos svetlosnog fluksa prenešenog kroz staklo prema "incidentnom" svetlosnom spektru (sa spektralnom distribucijom između 380 i 780 nm)
UV - ultraviolentna transmisija. Deo prenešene ultravioletne radijacije (spektralna oblast između 280 i 380 nm)
FSg - zaštitni faktor stakla ili toplotni prolaz energije: je odnos ukupnog solarnog toplotnog fluksa koji ulazi kroz staklo i "incidentne" solarne energije.
RL - svetlosna refleksija: je odnos reflektovane svetlosti od strane stakla prema "incidentnom" svetlosnom fluksu
*vidi energetska efikasnost |
| |
|
|

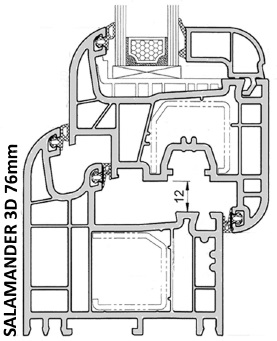

Kombinacija profila i stakla A:
HP1220/HP1720/GP5240
2-slojno izostaklo
4 - 16 - LOW-E:4
punjeno Argonom
|
Kombinacija profila i stakla B:
HP1220/HP1720/GP1362
3-slojno izostaklo
LOW-E:4 - 12 - 4 - 12 - LOW-E:4
punjeno Argonom
|
|
ift izveštaj 432 27109/1* proračuna. Koeficijent prolaza toplote kroz prozorski profil prema EN 12412-2:2003 Uf = 1,4 W/qmK
|
|

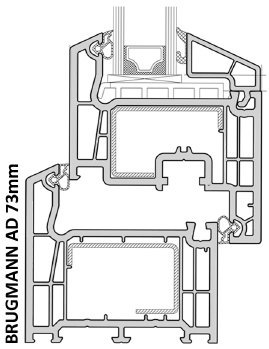

Kombinacija profila i stakla C:
110 220/211 220/413 730
2-slojno izostaklo
4 - 16 - LOW-E:4
punjeno Argonom
|

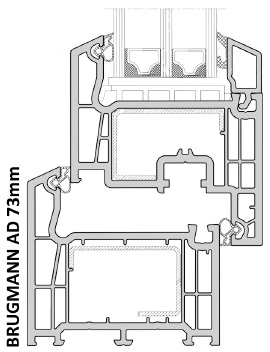

Kombinacija profila i stakla D:
110 220/211 220/413 922
3-slojno izostaklo
LOW-E:4 - 12 - 4 - 12 - LOW-E:4
punjeno Argonom
|
|
ift izveštaj 432 25151/1** proračuna. Koeficijent prolaza toplote kroz prozorski profil prema EN 12412-2:2003 Uf = 1,3 W/qmK
|
|

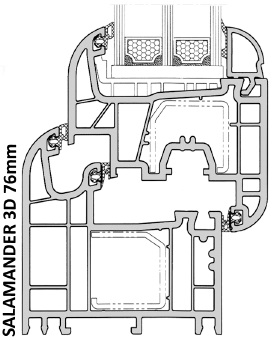

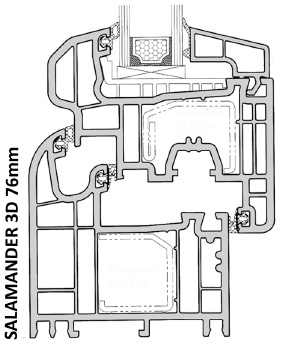

Kombinacija profila i stakla C:
110 220/211 365/413 730
2-slojno izostaklo
4 - 16 - LOW-E:4
punjeno Argonom
|

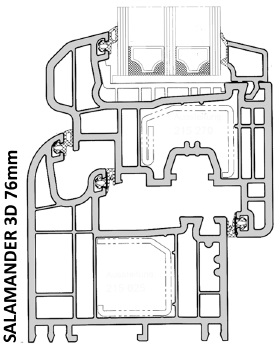

Kombinacija profila i stakla D:
110 220/211 365/413 922
3-slojno izostaklo
LOW-E:4 - 12 - 4 - 12 - LOW-E:4
punjeno Argonom
|
|
ift izveštaj 432 25151/1** proračuna. Koeficijent prolaza toplote kroz prozorski profil prema EN 12412-2:2003 Uf = 1,3 W/qmK
|
-

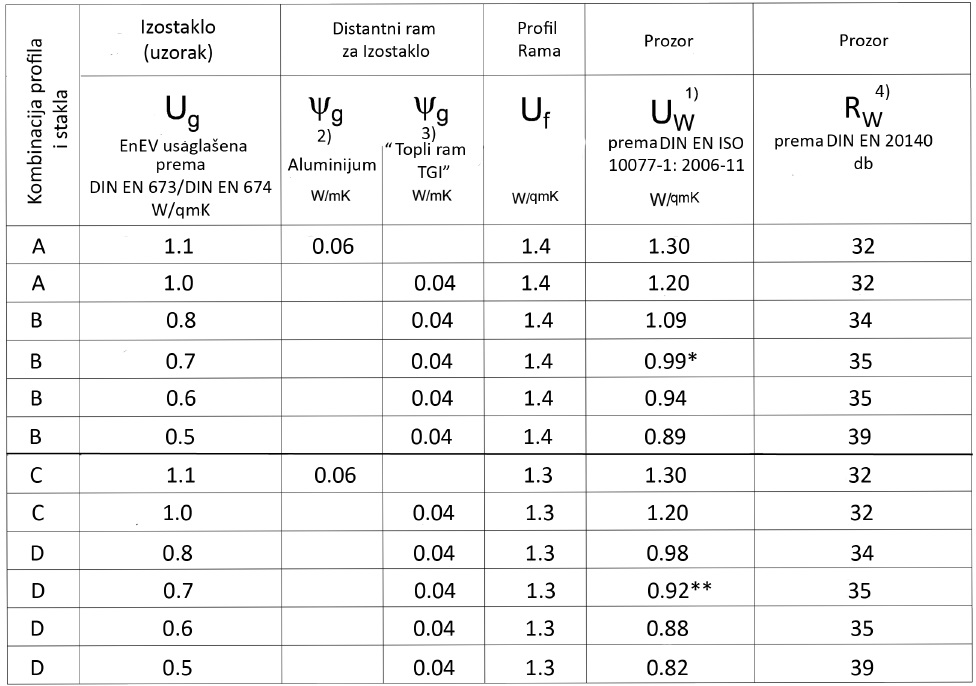

Proračun ukupnog koeficijenta prolaza toplote kroz prozor prema DIN EN ISO 10077-1:2006-11
Uw = koeficijent prolaza toplote kroz prozor (W/qmK); Af-Ag = površine (qm); lq = dužina distantnog rama (m); Ψg = linearni koeficijent prolaza toplote (W/mK)
Standardna veličina prozora 1,23m x 1,48m Af = 1,82qm/Ag 68% prema DIN EN 14351-1:2006+A1:2010 za određivanje ukupnog koeficijenta prolaza toplote kroz prozor
- DIN EN ISO 10077-1:2010-05 određuje ram distantnog stakla izostakla
- Proizvođač izostakla daje podatke za materijal distantnog rama izostakla
- Zvučna izolacija
- Ψ montaže = vrednost koja nije uzeta u obračun ukupnog keoficijenta prolaza toplote
Posebni zahtevi za toplotnu i zvučnu izolaciju, odnose se na kombinacije višeslojnih stakala, sigurnosne folije, vrste gasa za punjenje, materijala i debljine distantnog rama - "topli ram"
3-slojno izostaklo Ug=0,7 und 0,8 W/qmK doplata 25% od vrednosti standardnog izostakla
3-slojno izostaklo Ug=0,6 und 0,5 W/qmK doplata 25% od vrednosti standardnog izostakla
*vidi potvrdu Uw - koeficijenta prolaza toplote kroz prozor
|
